Секционные ворота RSD02LUX

Секционные ворота RSD02LUX – это ворота с балансировочным механизмом и автоматическим приводом, которые размещены внутри вала. Это позволяет сэкономить пространство в гараже.

Для автоматизации ворот используется внутривальный привод с аварийным расцепителем. Для балансировки полотна используется пружинно-инерционный механизм.

Конструкции предназначаются для проемов шириной и высотой до 3000 мм. Минимальные требования для установки – пристенки от 100 мм, притолока от 180 мм.

Воротные системы термоэффективны, а также просты в монтаже.

внешняя сторона секционных ворот

Внешняя сторона секционных ворот



внутренняя сторона секционных ворот

Внутренняя сторона секционных ворот



Зона применения

зона применения секционных ворот

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости и интенсивности использования ворот



Дизайн панелей

дизайн панелей - доскадизайн панелей - горизонтальная полоса
ДоскаГоризонтальная полоса



Тип поверхности

поверхность под деревоповерхность - стукко

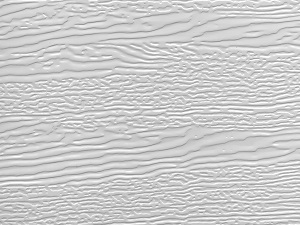

Под дерево (внешняя)Stucco (внутренняя)



Цвета лицевых поверхностей панелей

RAL-9003RAL-8017
RAL 9003 (белый)RAL 8017 (коричнево-красный)



Таблица размеров



Параметр

Показатель
Высота проема, ммот 1 800 до 3 000
Ширина проема, ммот 2 000 до 3 000
Притолока, ммот 180
Пристенки, ммот 100



Конструкция

конструкция ворот



1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна на базе октагонального вала
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка





Подготовка строительного проекта

подготовка строительного объекта



H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 180 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.



Способы монтажа

монтаж ворот



Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.



Стандартные конструктивные решения

pryjini-RSD02LUX

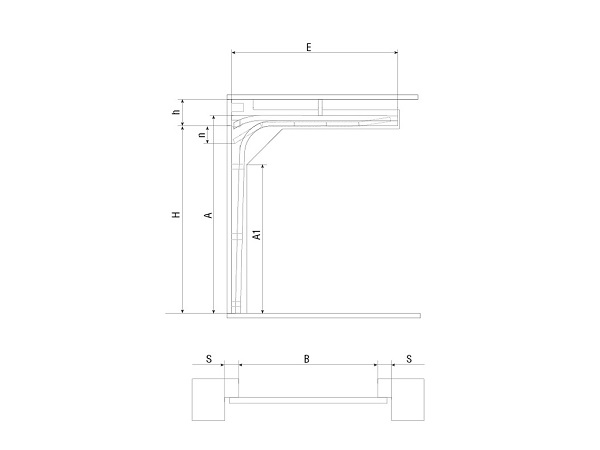

Низкий подъем



Параметры

Усл. обозначение, наименование параметраРасчетная формула
H, мм Высота проемаH
h, мм Высота притолокиh ≥ 180
B, мм Ширина проемаB
A, мм Высота угловой стойкиH + 116
A1, мм Высота вертикальной направляющейH - 489
E, мм Длина горизонтальных направляющих2 514 мм — при высоте проема до 2 200 мм; 2 814 мм — при высоте проема до 2 500 мм; 3 064 мм — при высоте проема до 2 750 мм
S, мм Минимальное боковое пространство100
n, мм Перекрытие проема в открытом положении150



Базовая комплектация

полотноПолотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
направляющиеНаправляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации. Октагональный вал требуемой длины.
коробка с комплектациейКоробка с комплектацией для монтажа, инструкцией и паспортом на изделие.





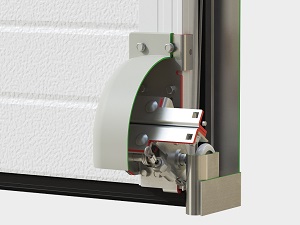

Дополнительная комплектация

механическая задвижкаМеханическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
механический замокМеханический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.



Технические характеристики

ПараметрЗначениеПримечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)1,13 (А)значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174)24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)460 (В)
Безотказность, количество циклов открывания-закрывания, не менее25 000
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)4,9
Вес полотна ворот, кг/м²6

точное значение зависит от типоразмера панелей, используемых в конструкции ворот




Условия эксплуатации

1. Полотна ворот должны плавно передвигаться по направляющим.
2. Механическое открывание и закрывание ворот применяется исключительно для аврийного управления.
3. Следите за тем, чтобы люди и животные не находились в зоне действия ворот в период их функционирования.
4. Запрещается находиться под движущимся полотном ворот.
5. Не подвергайте ворота ударам и не ограничивайте их свободное движение при открывании и закрывании.
6. Не подвергайте загрязнению направляющие и ролики, поскольку это может привести к нарушению плавности хода и перегрузке привода.
7. Во время движения полотна в проеме должны отсутствовать посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.



Упаковка



Упаковка в картонХарактеристики упаковки
Описаниесистема направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Составкартон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, ммот 500 до 600
Высота, ммот 300 до 500
Длина, ммот 2 100 до 3 100
Вес брутто, кгдо 100
Количество в упаковкеупаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией
