Скоростные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD01-Parking

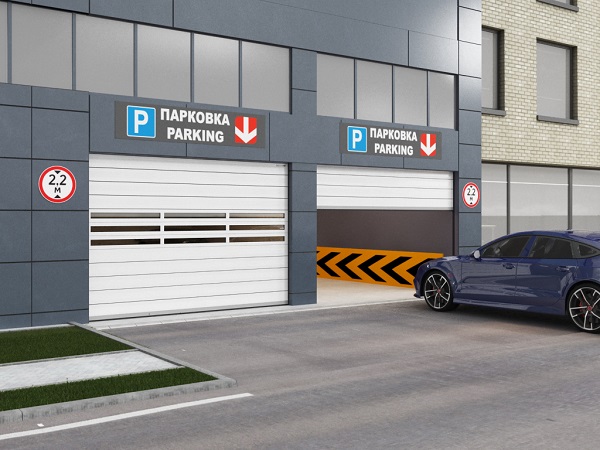

внешняя сторона

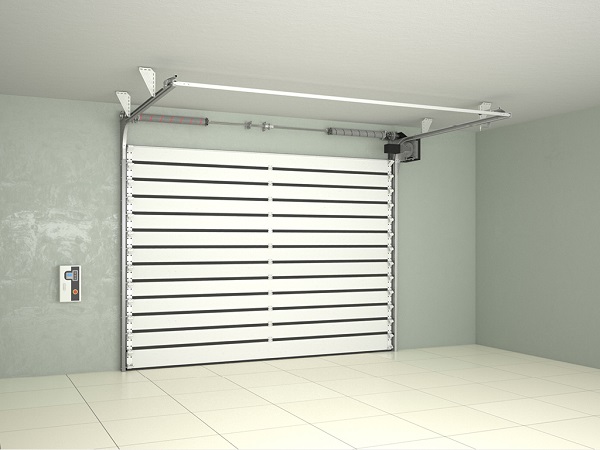

внутренняя сторона
Применение
Объекты с высокими требованиями к скорости
открывания и интенсивности эксплуатации ворот
Дизайн

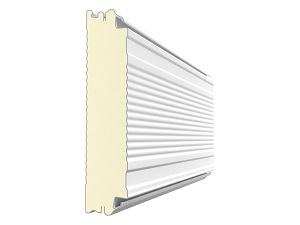

Волна
Цвета панелей
RAL 9003 белый | RAL 9006 серебристый |
Нестандартный цвет |
Размеры
Параметр | Показатель |
---|---|
Высота проема, мм | от 2 000 до 3 700 |
Ширина проема, мм | от 2 000 до 6 000 |
Притолока, мм | от 430 |
Пристенки, мм | от 150; со стороны установки привода — от 230 |

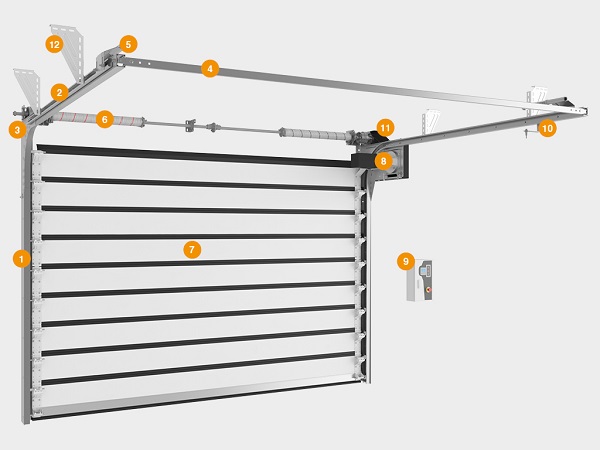

Конструкция
1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Блок управления
10. Датчик концевого положения
11. Защитный кожух передаточной цепи
12. Кронштейны крепления к потолку

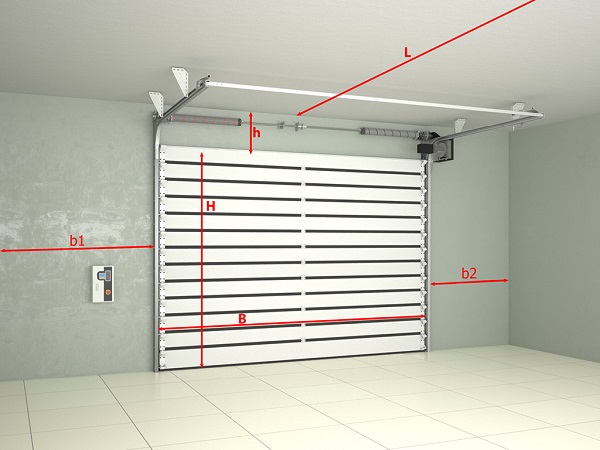

Подготовка
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 430 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Монтаж

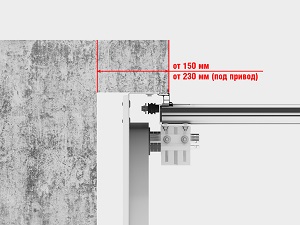

![]() | Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
Базовая комплектация
![]() | Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм. |

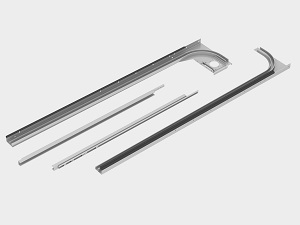

![]() | Комплект направляющих и угловых стоек. |
![]() | Торсионный механизм рассчитан на 100 000 циклов. |

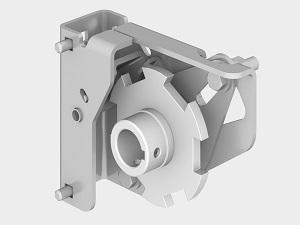

![]() | Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот. |
![]() | Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |

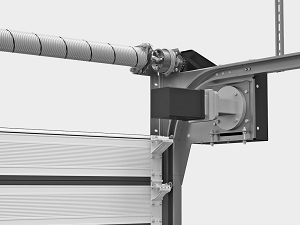

![]() | Блок управления и электропривод, оснащенный системой аварийной разблокировки. |
Дополнительная комплектация
![]() | Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот. |

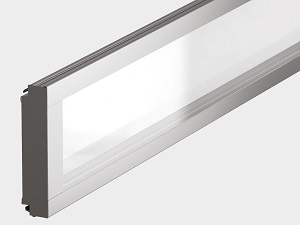

![]() | Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями. |

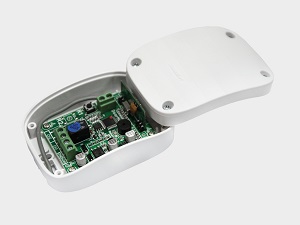

![]() | Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan. |

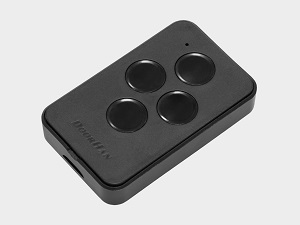

![]() | Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan. |
